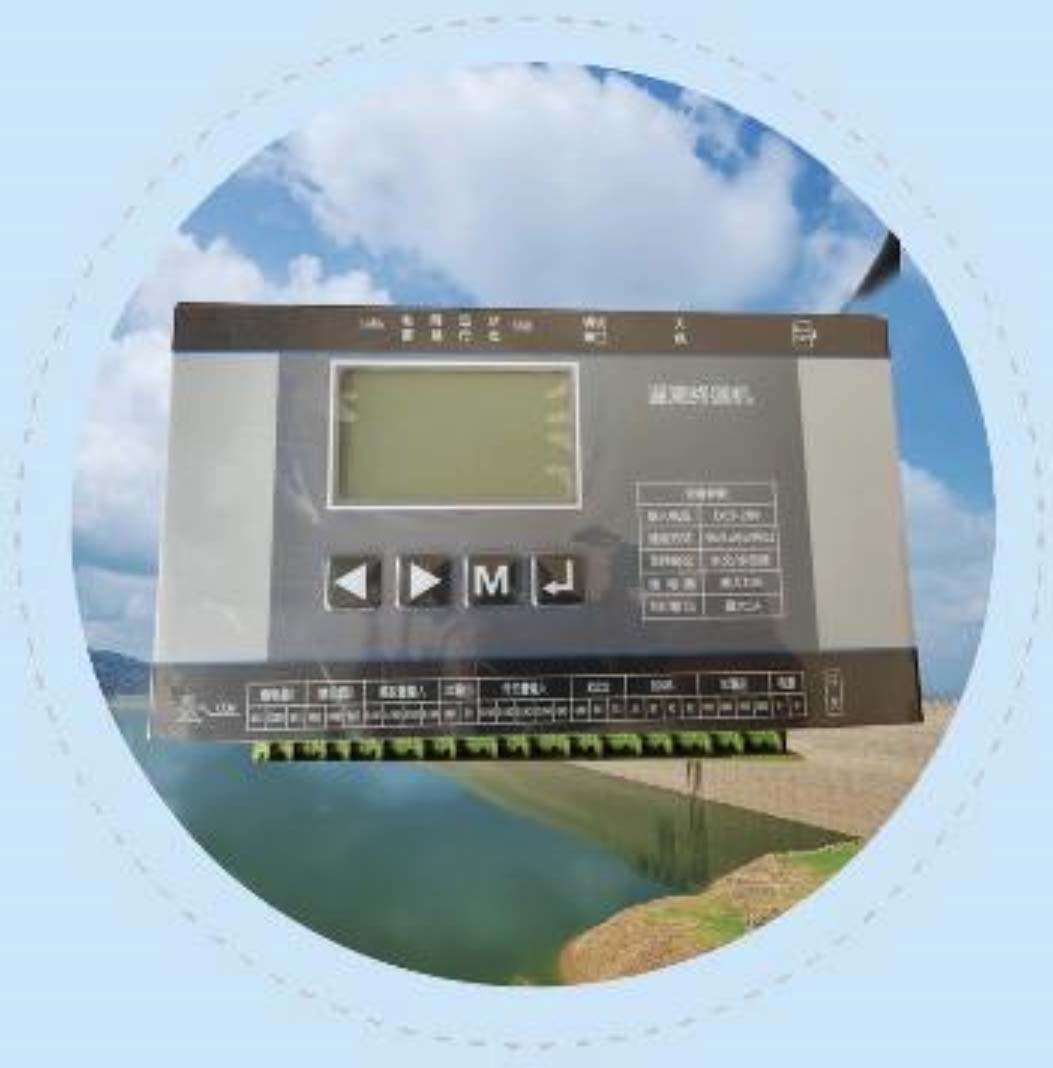

遥测终端机

详情描述：

1.1 概述
 随着移动通信技术的不断发展，采用4G通信方式的移动数据通信网络已经覆盖了全国各地，网络运行稳定，这给行业应用带来了广阔的市场前景。由于各行各业的应用特点不尽相同，它们对信息化的需求也各有差异，这就要求移动通信运营商提供的行业应用解决方案不仅能够满足行业用户一般化的信息通信需求，而且能够充分满足其个性化的特殊需求。为此，近两年来，中国移动以行业用户的需求为导向，积极进行移动行业应用创新实践，致力于为行业用户提供量身定做的解决方案。与大众数据业务不同，行业应用有很强的专业性和特殊性，不同的行业用户要求提供不同的定制终端，这就需结合行业特点进行硬件、软件开发和系统集成。为此，我公司在总结近几年来的行业应用不同特点的基础上，结合网络运营商的网络特点和具体实际情况，推出了公用基础平台、个性化应用设计的YZJ110系列遥测终端机(简称RTU)产品。通常，4G理论带宽可达100Mbps~150Mbps，实际应用带宽大约在12.5MB/s~18.75MB/s，在此信道上提供TCP/IP连接。可以用于INTERNET连接、数据传输等应用。网络平台实现数据信息的透明传输，同时考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。特别适合中心对多点，点多分散的中小数据量的传输。
1.2 产品简介
YZJ110系列遥测终端机（以下简称 RTU）集传统水文遥测终端机功能与 4G 传 输功能于一体，实现水文/水资源等数据的采集、存储、显示、控制、报警及传输等综合功能。
该产品采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供模拟量输入、开关量输入、RS232、RS485和开关量输出(继电器驱动)接口，并有电源输出接口（电压等同 RTU 的供电电压，电流为 1A）可满足水文/水资源及其它应用的各种需求。
该产品可广泛应用于各种水利信息化建设领域，如水文、水资源、水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。并支持太阳能免维护供电，具有实时工况查询功能。
1.3产品主要特点：
? 专门为工业无线远程数据传输应用开发的一款基于移动4G网络通信终端、主要针对气象、环保、交通、水利水文等行业部门的工业应用。
? 超低功耗设计。
? 多种多种通信方式 ：GPRS/CDMA/3G/4G 为主传输通道、短信为备份传输通道，LoRa 扩频通信 作为自组网通道；可选北斗、卫星、超短波、微波、ZigBee 等通信方式。
? 内外看门狗技术，确保系统不死机。
? 支持2路485接口，1路232接口，4路DI，4路AI，3路电源输出，2路继电器输出
? 支持Modbus协议，可以抄读智能水表、水位计等多种仪表。
? 支持透传模式，方便上位机实时抄表。
? 支持数据超限加报机制，数据超过阈值时及时加报。
? 支持电压检测，可以随时了解终端当前电池电压。
?实时时钟并自带后备电池，同时支持网络校时。
? 支持新《水文监测通信规约》和《水资源通信规约》。
? 可根据用户需求定制专用规约和私有协议。
? 支持软件远程升级。
? 内嵌TCP/IP协议栈，通过移动4G网进入公共互联网，终端无需主机即可通信，更加方便地集成到您的系统中。
? 支持静态固定IP，任何地点的任何一台接入公共互联网的具有固定IP或者动态域名的计算机经过授权，均可接收本设备发送的数据。
? 可以同时向1～4个静态固定IP发送数据
? 支持主备数据传输通道，4G通信为主数据通道，短信息和卫星通信为辅助备用数据通道。
? RTU配合雨量计、水位计、流量计等测量传感器组成水文信息观测站，采集的水文数据通过移动4G通信网实现信息传输。其性能符合国家无线电管理规定和技术标准，以及国家水文测报遥测装置相关标准要求。
? RTU配合流速仪、流量计用于测量河流湖泊水库等流量数据。
? RTU自带数据记录功能，通过设置或者编程可以实现定时、定量记录存储。记录数据掉电不丢失。记录数据可以现场或远程读取。
? 支持图片抓拍功能。
? 设备按照低功耗设计，蓄电池供电，小型太阳能板充电，适合野外无电源供应的环境使用。
? 采用先进电源技术，供电电源适应范围宽，设备稳定可靠，可安装于室内或室外环境。
? RTU带有3路电源输出，可为传感设备提供工作电源。
? 自带按键支持本地人工置数功能。
? 采用金属外壳，体积小，重量轻，美观坚固，适合嵌入式应用。



无线自组网模块：


项目
内容
调制方式
LoRa 扩频
工作频率
420~450MHz
发射功率
20dBm
接收灵敏度
-136dBm
工作湿度
10%～90%相对湿度，无冷凝
通信距离
>2KM,极限 8KM（根据使用环境确定）

2.2硬件系统
系统硬件：
项目
内容
CPU
工业级 32 位通信处理器
电源芯片
高效率 DC-DC 电源稳压芯片

无线模块
低功耗远距离自组网 LoRa 模块
7 模 11 频三网通、支持 GNSS 功能 4G 模块或选配 2G 模块
数据存储 Flash
64MB
接口类型：
项目
内容



串口
1个 RS232 和 2 个 RS485 接口，内置 15KVESD 保护，串口参数如下：
数据位：5、6、7、8
位停止位：1、1.5、2 位
校验：无校验、偶校验、奇校验、SPACE 及 MARK 校验串口速率：110~230400bps
指示灯
具有系统“电源”/“网络”/“运行”/“状态”指示灯
天线接口
标准 SMA 阴头天线接口，特性阻抗 50 欧


SIM/UIM 卡
接口
标准的插卡式用户卡接口， 支持 1.8V/3V， SIM/UIM 卡， 内置
15KVESD 保护
电源接口
工业级端子接口，内置电源反相保护和过流/过压保护
电源开关
标准船形开关
唤醒按钮
通用轻触式开关
接地端子
M4 螺丝接地保护端子






应用接口
1 个翻斗式雨量计接口
4 路模拟量输入接口（16 位 AD、支持 4-20mA 电流信号输入，可选 0-5V 电压信号输入）
4 路开关量输入接口
2  路继电器输出接口换电压：30VDC 换电流：1A
换功率：30W
2 路受控输出电源（输出电压值与设备供电电压相同，单路额定输出电流 1A，5 路额定输出电流总和 2A，内置过流保护）

2.3其他参数

供电：
项目
内容
标准电源
DC12V/1.5A
供电范围
DC5~32V
静态值守电流
<2mA(12V)
工作电流
<100mA(12V)

物理特性：
项目
内容
工作温度
-35~ 75?C（-31~ 167℉）
储存温度
-40~ 85?C（-40~ 185℉）
相对湿度
95%(无凝结)

其它参数：
项目
内容
外壳
ABS 材质，特别适合工控现场应用

外形尺寸
主机：96*96*80mm(长 x 宽 x 高，不包括天线和安装件)

重量
350g

接口说明


序号
接口名称
说明
1
Micro SIM 卡
手机卡卡槽，注意插入方向，详见图
2
天线
天线接口
3

继电器1
NO1 继电器 1 的常开端
4
COM 继电器 1 的公共端
5
NC 1继电器 1 的常闭端
7

继电器2
NO2 继电器 2的常开端
8
COM 继电器 1 的公共端
8

NC 2继电器 2 的常闭端
9

模拟量输入
AIN1 模拟量输入 1
10
AIN2 模拟量输入 2
11
AIN3 模拟量输入 3
12
AIN4 模拟量输入 4
13

DC输出
GND 地线
14
DC5V电压输出
15

开关量输入
DIN1开关量输入1
16
DIN2开关量输入2
17
DIN3开关量输入3
18
DIN4开关量输入4
19
GND地线
20

RS232
GND地线
21
RX 串口接收
22
TX 串口发送
23


RS485
485-A1
24
485-B1
25
485-A2
26
485-B2
27

DC输出
VO1电源输出1
28
GND地线
29
VO2电源输出2
30

电源
V-电源负极
31
V 电源正极
注：凡是标注定制项目常规设备没有此功能，需和厂家定制开发
1、装入SIM 卡后，RTU 供电也正常，为什么不上线？
1） SIM 卡是否有欠费
2） 检查天线是否有接好
3） 配置中心服务器地址、端口是否配置正常，同时需要确保中心服务器地址是公网地址
4） RTU 编号和网站是否一致，如果不一致或者没配置成功，需要重新配置
2、设备已经上电，为什么没有工作？
1） 检查RTU 的开关是否开启
2） 检查电源正负极是否接反
3、RTU 已经连接上中心，并且在中心上面也看到RTU 在线，但收到的数据为无效值？
1） 检查RTU 与传感器接口是否正常；
2） 检查传感器是否正常供电；
3） 检查配置的接口和接的传感器是否对应。
4、调试RTU 时，串口工具上收到的数据是乱码？
1） 检查串口配置工具上设置的串口波特率是否正确（默认：115200）
2） 检查RS232 上的串口接线是否正确

5、RTU 通过串口线与计算机连接，无法正常进入配置状态？
1) 检查计算机与RTU 的物理连接是否有问题
2） 检查计算机与RTU 串口连接的串口线，需要接RS232 上
3） 如果是通过USB 转串口线，则检查USB 转串口线是否正常
4） 配置工具的串口号、串口波特率是否正常（默认：115200）
6、RTU 通过串口无法升级？
1） 检查PC 与RTU 上的RS232 物理连接是否正常
2） 检查PC 机上面运行的升级工具的参数是否正确（串口号、波特率、加载的程序）
3） 如果是USB 转串口，检查USB 转串口是否能够正常使用
7、当地信号不好的情况有哪些解决办法？
1） 尝试更换其他的运营商网络（移动、联通、电信）
2） 如果是在室内，则尽量把天线引到室外来
8、发送短信命令给RTU，无回复。
1） 检查手机卡是否欠费
2） 检查是否开启短信配置功能
3） 短信中心号码是否设置正确（若不知道短信中心号码可咨询运营商，或将其设置为空，设置为空默认读取sim 卡上的中心号码。

今后，我们将以行业水平的高科技产品服务，为用户提供标准化、多元化、产品化的行业解决方案，为构筑新时代和谐环保型社会贡献力量。
